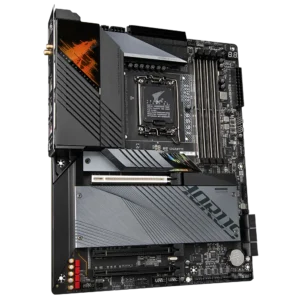

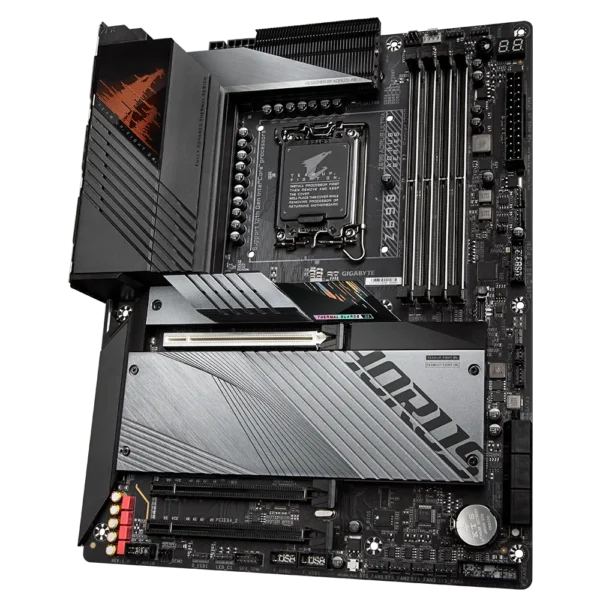

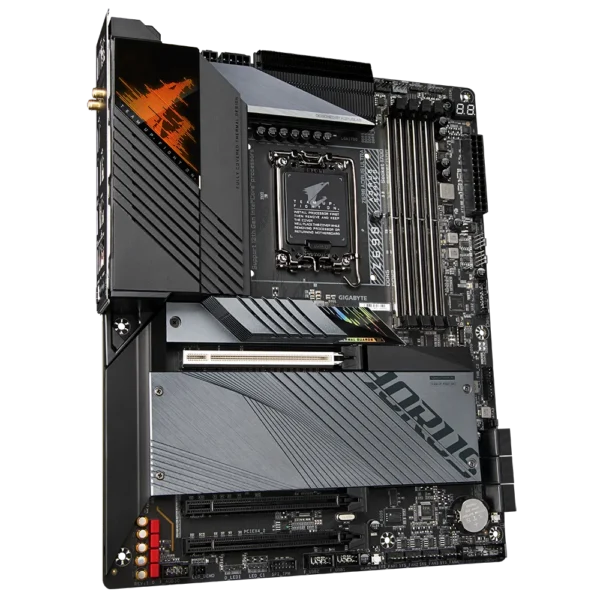

BOARD GIGABYTE Z690 AORUS ULTRA (A V R) DDR5 LGA 1700 12TH GENERACION

1. ^{Zócalo LGA1700: compatibilidad con procesadores Intel®} Core™, Pentium® ^Gold y Celeron® ^de 14.ª, 13.ª y 12.ª generación *
2. La caché L3 varía según la CPU

* Consulte la “Lista de soporte de CPU” para obtener más información.

1. Chipset Intel® Z690 ^Express

1. Compatibilidad con módulos de memoria DDR5 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s
2. 4 zócalos DIMM DDR5 que admiten hasta 256 GB (capacidad de DIMM individual de 64 GB) de memoria del sistema
3. Arquitectura de memoria de doble canal
4. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8 sin búfer ECC (funcionan en modo no ECC)
5. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
6. Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)

(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la «Lista de compatibilidad de memoria» para obtener más información).

1. 1 x DisplayPort, compatible con una resolución máxima de 4096 x 2304 a 60 Hz
   * Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3

(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).

1. ^Códec Realtek® ALC4080
2. Compatibilidad con DTS:X ^® Ultra
3. Audio de alta definición
4. Salida analógica de 2 canales
5. Admite
   señales digitales de 7.1 canales con salida S/PDIF
   * La salida real de señales digitales puede variar según el contenido de reproducción y el software utilizado, y se requiere un DAC externo.

1. Chip LAN Intel® ^{2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)}

1. WIFI a, b, g, n, ac, ax, compatible con banda dual de 2,4/5 GHz
2. BLUETOOTH 5.2
3. Admite el estándar inalámbrico 11ax de 160 MHz y una velocidad de datos de hasta 2,4 Gbps
   *La velocidad de datos real puede variar según el entorno y el equipo.

1. 1 ranura PCI Express x16, funcionando a x16 (PCIEX16).
   * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
   (La ranura PCIEX16 cumple con el estándar PCI Express 5.0).
2. 2 ranuras PCI Express x16, funcionando a x4 (PCIEX4_1, PCIEX4_2)
   (Las ranuras PCIEX4 cumplen con el estándar PCI Express 3.0).

1. 1 conector M.2 (Socket 3, clave M, tipo 2260/2280/22110, compatible con SSD PCIe 4.0 x4/x2) (M2A_CPU)

Conjunto de chips:

1. 1 conector M.2 (Socket 3, clave M, compatible con SSD SATA tipo 2260/2280/22110 y PCIe 4.0 x4/x2) (M2C_SB)
2. 2 conectores M.2 (Socket 3, clave M, tipo 2260/2280/22110, compatible con SSD PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB)
3. 6 conectores SATA de 6 Gb/s

Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10
* Consulte «Conectores internos 2-8» para obtener los avisos de instalación de los conectores M.2 y SATA. Compatible con memoria
Intel® ^Optane
™ * La aceleración del sistema con memoria Intel® ^Optane ™ solo se puede habilitar en los conectores M.2 compatibles con el chipset.

1. 2 puertos USB Tipo-C® ^, con soporte USB 3.2 Gen 2×2 (1 puerto en el panel posterior, 1 puerto disponible a través del encabezado USB interno)
2. 4 puertos USB 3.2 Gen 2 Tipo A (rojos) en el panel posterior

Chipset + 2 concentradores USB 3.2 Gen 1:

1. 6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)

Chipset + 2 concentradores USB 2.0:

1. 8 puertos USB 2.0/1.1 (4 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)

1. 1 conector de alimentación principal ATX de 24 pines
2. 1 conector de alimentación ATX de 12 V y 8 pines
3. 1 conector de alimentación ATX de 12 V y 4 pines
4. 1 x conector de ventilador de CPU
5. 1 x cabezal de ventilador de CPU de refrigeración por agua
6. 4 cabezales de ventilador del sistema
7. 2 cabezales de bomba de refrigeración por agua/ventilador del sistema
8. 2 cabezales de tira de LED direccionables
9. 2 cabezales de tira de LED RGB
10. 4 conectores M.2 Socket 3
11. 6 conectores SATA de 6 Gb/s
12. 1 x encabezado del panel frontal
13. 1 x encabezado de audio del panel frontal
14. 1 conector USB tipo C® ^compatible con USB 3.2 Gen 2×2
15. 1 x encabezado USB 3.2 Gen 1
16. 2 conectores USB 2.0/1.1
17. 1 x cabezal de detección de ruido
18. 2 conectores de tarjeta complementaria Thunderbolt™
19. 1 encabezado de módulo de plataforma confiable (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
20. 1 botón de encendido
21. 1 botón Q-Flash Plus
22. 1 botón de reinicio
23. 1 x puente de reinicio
24. 1 x puente CMOS transparente
25. 2 cabezales de sensor de temperatura

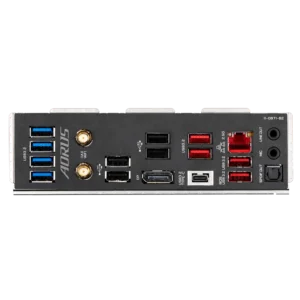

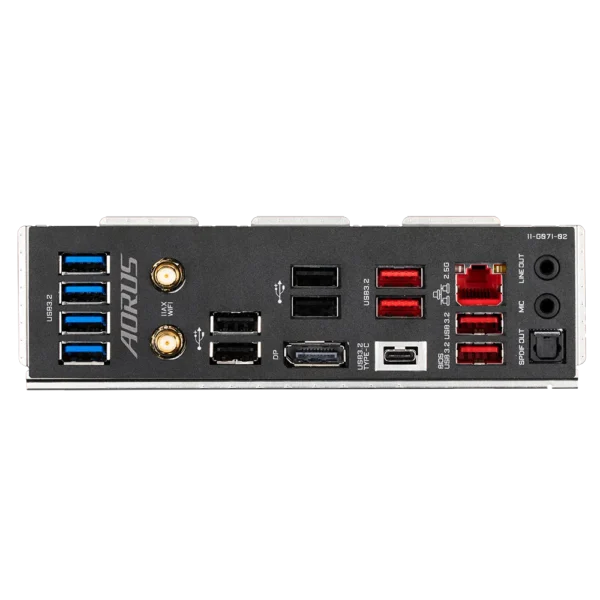

1. 2 conectores de antena SMA (2T2R)
2. 1 puerto USB tipo C® ^, compatible con USB 3.2 Gen 2×2
3. 4 puertos USB 3.2 Gen 2 Tipo A (rojos)
4. 4 puertos USB 3.2 Gen 1
5. 4 puertos USB 2.0/1.1
6. 1 puerto DisplayPort
7. 1 puerto RJ-45
8. 1 conector de salida óptica S/PDIF
9. 2 conectores de audio

1. Chip controlador de E/ ^S iTE®

1. Detección de voltaje
2. Detección de temperatura
3. Detección de la velocidad del ventilador
4. Detección del caudal de refrigeración por agua
5. Advertencia de fallo del ventilador
6. Control de velocidad del ventilador
   * La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.
7. Detección de ruido

1. 1 memoria flash de 256 Mbit
2. Uso de BIOS UEFI AMI con licencia
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

1. Compatibilidad con el Centro de Aplicaciones
   * Las aplicaciones disponibles en el Centro de Aplicaciones pueden variar según el modelo de la placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
   @BIOS
   EasyTune
   RGB Fusion
   Smart Backup
   System Information Viewer
2. Compatibilidad con Q-Flash Plus
3. Compatibilidad con Q-Flash
4. Soporte para instalación Xpress

1. Norton ^® Internet Security (versión OEM)
2. cFosSpeed

1. Compatibilidad con Windows 11 de 64 bits
2. Compatibilidad con Windows 10 de 64 bits

1. Factor de forma ATX; 30,5 cm x 24,4 cm
