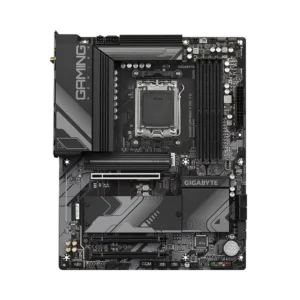

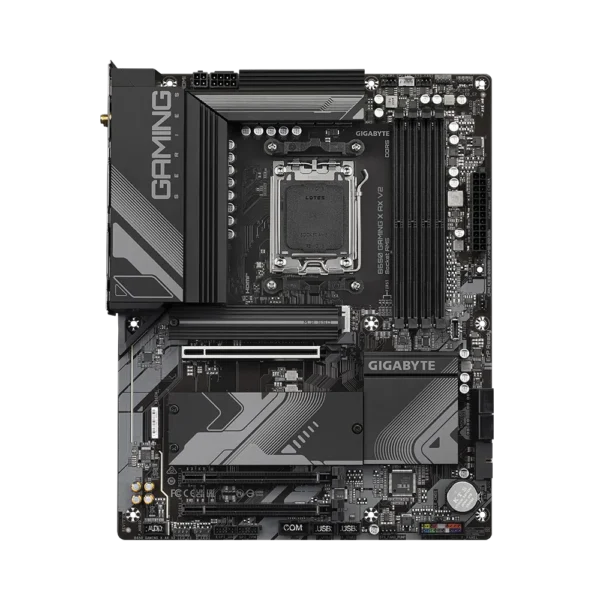

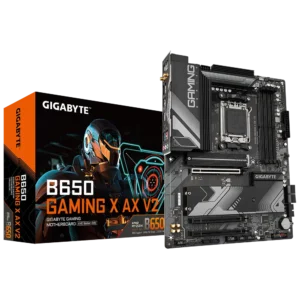

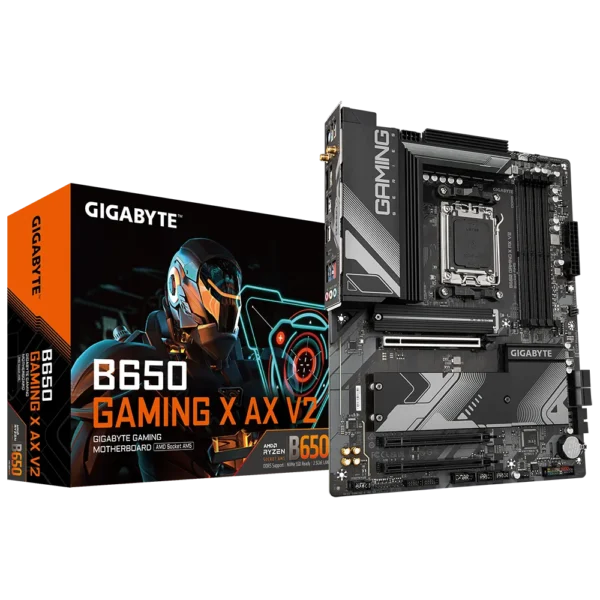

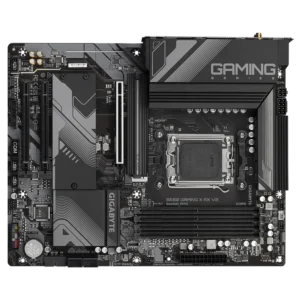

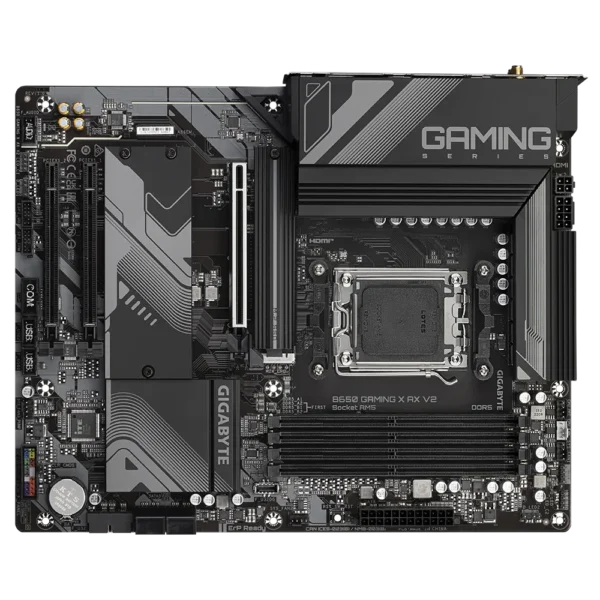

BOARD GIGABYTE B650 GAMING X AX V2 WIFI AM5 DDR5 RYZEN ™7000/ Ryzen™ 8000/ Ryzen™ 9000 Series Processors

1. AMD Socket AM5, compatible con: procesadores AMD Ryzen™ serie 7000 / Ryzen™ 8000 / Ryzen™ 9000

(Consulte la “Lista de soporte de CPU” para obtener más información).

1. AMD B650

1. Compatibilidad con módulos de memoria DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s
2. 4 zócalos DIMM DDR5 que admiten hasta 256 GB (capacidad de DIMM individual de 64 GB) de memoria del sistema
3. Arquitectura de memoria de doble canal
4. Compatibilidad con módulos de memoria DIMM 1Rx8/2Rx8/1Rx16 sin búfer y sin ECC
5. Compatibilidad con módulos de memoria AMD EXtended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP)

(La configuración de la CPU y la memoria puede afectar los tipos de memoria admitidos, la velocidad de datos y la cantidad de módulos DRAM; consulte la «Lista de compatibilidad de memoria» en el sitio web de GIGABYTE para obtener más información).

1. 1 x DisplayPort, compatible con una resolución máxima de 3840 x 2160 a 144 Hz
   * Compatibilidad con la versión DisplayPort 1.4 y HDR.
2. 1 puerto HDMI, compatible con una resolución máxima de 4096 x 2160 a 60 Hz
   * Compatible con la versión HDMI 2.1 y HDCP 2.3.
   ** Compatible con puertos compatibles con HDMI 2.1 TMDS nativos.

(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).

1. ^Códec de audio Realtek®
2. Audio de alta definición
3. 2/4/5.1/7.1 canales
   * Puede cambiar la funcionalidad de un conector de audio mediante el software de audio. Para configurar el audio de 7.1 canales, acceda a la configuración de audio del software de audio.

1. Chip LAN Realtek® ^{2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)}

1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
2. BLUETOOTH 5.3
3. Compatibilidad con el estándar inalámbrico 11ax de 160 MHz

AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB revisión 1.1)

1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
2. BLUETOOTH 5.2
3. Compatibilidad con el estándar inalámbrico 11ax de 160 MHz

Intel® Wi-Fi 6E AX210 (PCB rev. 1.2 ⁾

1. WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
2. BLUETOOTH 5.3
3. Compatibilidad con el estándar inalámbrico 11ax de 160 MHz

(La velocidad de datos real puede variar según el entorno y el equipo).

1. Los procesadores AMD Ryzen™ serie 7000/Ryzen™ serie 9000 admiten el modo PCIe 4.0 x16
2. Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten el modo PCIe 4.0 x8
3. Los procesadores AMD Ryzen™ Serie 8000-Phoenix 2 son compatibles con el modo PCIe 4.0 x4.
   * La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.

Conjunto de chips:

1. 2 ranuras PCI Express x16, compatibles con PCIe 3.0 y funcionando a x1 (PCIEX1_1/2)

1. Los procesadores AMD Ryzen™ serie 7000/Ryzen™ serie 9000 admiten SSD PCIe 5.0 x4/x2
2. Los procesadores AMD Ryzen™ serie 8000-Phoenix 1/Phoenix 2 admiten SSD PCIe 4.0 x4/x2

1 conector M.2 (M2B_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo SSD 25110/22110/2580/2280:

1. Los procesadores AMD Ryzen™ serie 7000/Ryzen™ serie 9000 admiten SSD PCIe 4.0 x4/x2
2. Los procesadores AMD Ryzen™ serie 8000-Phoenix 1 admiten SSD PCIe 4.0 x4/x2
3. Los procesadores AMD Ryzen™ serie 8000-Phoenix 2 admiten SSD PCIe 4.0 x2

1 conector M.2 (M2C_SB), integrado en el chipset, compatible con Socket 3, clave M, tipo 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD
4 conectores SATA 6 Gb/s
Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SSD NVMe
Compatibilidad con RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA

1. 1 puerto USB Tipo-C® ^en el panel posterior, con soporte USB 3.2 Gen 2
2. 1 puerto USB 3.2 Gen 2 Tipo A (rojo) en el panel posterior
3. 1 puerto USB 3.2 Gen 1 en el panel posterior

CPU + concentrador USB 2.0:

1. 3 puertos USB 2.0/1.1 en el panel posterior

Conjunto de chips:

1. 1 puerto USB tipo C® ^compatible con USB 3.2 Gen 2×2, disponible a través del encabezado USB interno
2. 4 puertos USB 3.2 Gen 1 (2 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
3. 4 puertos USB 2.0/1.1 disponibles a través de los conectores USB internos

1. 1 conector de alimentación principal ATX de 24 pines
2. 1 conector de alimentación ATX de 12 V y 8 pines
3. 1 conector de alimentación ATX de 12 V y 4 pines
4. 1 x conector de ventilador de CPU
5. 1 x cabezal de bomba de refrigeración por agua/ventilador de CPU
6. 2 cabezales de ventilador del sistema
7. 1 x cabezal de bomba de refrigeración por agua/ventilador del sistema
8. 2 cabezales de tira de LED direccionables
9. 2 cabezales de tira de LED RGB
10. 1 x tira de LED de enfriador de CPU/cabezal de tira de LED RGB
11. 3 conectores M.2 Socket 3
12. 4 conectores SATA de 6 Gb/s
13. 1 x encabezado del panel frontal
14. 1 x encabezado de audio del panel frontal
15. 1 conector USB tipo C® ^compatible con USB 3.2 Gen 2×2
16. 1 x encabezado USB 3.2 Gen 1
17. 2 conectores USB 2.0/1.1
18. 1 encabezado de módulo de plataforma confiable (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
19. 1 x encabezado de puerto serie
20. 1 botón de reinicio
21. 1 x puente de reinicio
22. 1 x puente CMOS transparente

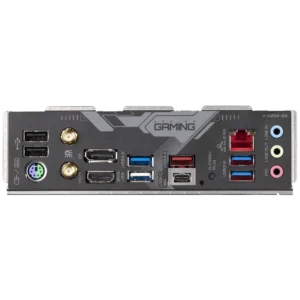

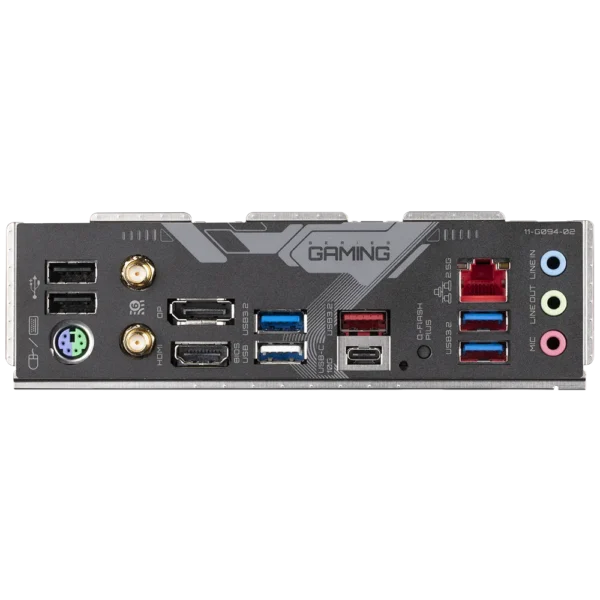

1. 2 conectores de antena SMA (2T2R)
2. 1 botón Q-Flash Plus
3. 1 puerto DisplayPort
4. 1 puerto HDMI
5. 1 puerto USB tipo C® ^, compatible con USB 3.2 Gen 2
6. 1 puerto USB 3.2 Gen 2 Tipo A (rojo)
7. 3 puertos USB 3.2 Gen 1
8. 3 puertos USB 2.0/1.1
9. 1 puerto RJ-45
10. 3 conectores de audio

1. Chip controlador de E/ ^S iTE®

1. Detección de voltaje
2. Detección de temperatura
3. Detección de la velocidad del ventilador
4. Detección del caudal de refrigeración por agua
5. Advertencia de fallo del ventilador
6. Control de velocidad del ventilador
   * La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.

1. 1 memoria flash de 256 Mbit
2. Uso de BIOS UEFI AMI con licencia
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

1. Compatibilidad con GIGABYTE Control Center (GCC)
   * Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones compatibles con cada aplicación también pueden variar según las especificaciones de la placa base.
2. Compatibilidad con Q-Flash
3. Compatibilidad con Q-Flash Plus

1. Norton ^® Internet Security (versión OEM)
2. Software de gestión del ancho de banda de LAN

1. Compatibilidad con Windows 11 de 64 bits
2. Compatibilidad con Windows 10 de 64 bits

1. Factor de forma ATX; 30,5 cm x 24,4 cm
